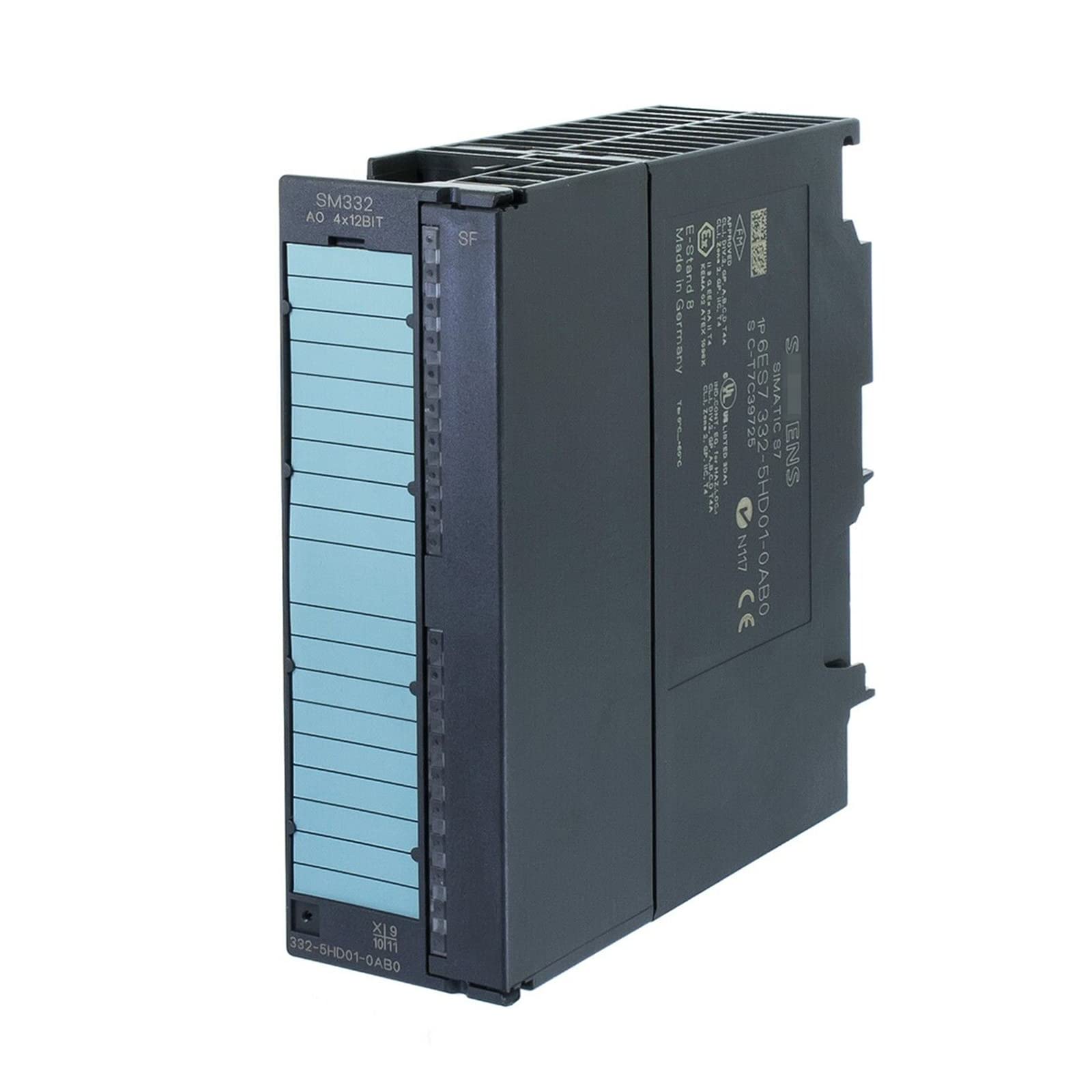

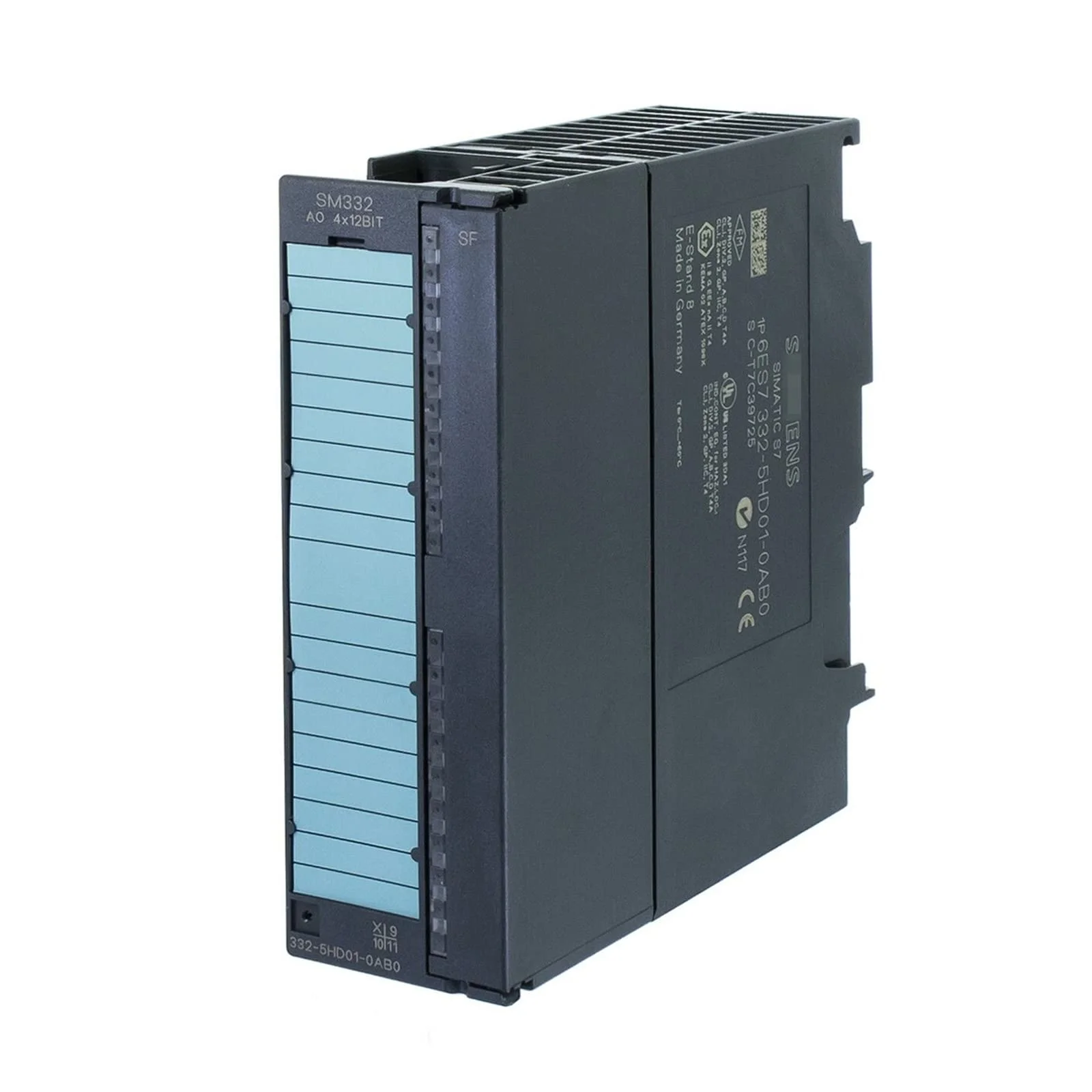

6ES7332-5HD01-0AB0
El SM 332 (6ES7 332‑5HD01‑0AB0) es un módulo de salida analógica para la serie S7‑300, que proporciona 4 canales aislados, con capacidad de salida tanto en tensión como en corriente, y funciones de diagnóstico.
Pago seguro garantizado
Tiempos de entrega:
- Productos con inventario de 1 a 3 días.
- Productos disponibles para reserva de 1 a 2 semanas.
Descripción
Descripción
Especificaciones técnicas
-
Modelo: SM 332 – 6ES7 332‑5HD01‑0AB0
-
Canales: 4 salidas analógicas, individuales
-
Tipos de salida:
-
Tensión: 0…10 V, 1…5 V, ±10 V
-
Corriente: 0…20 mA, 4…20 mA, ±20 mA
-
-
Resolución: hasta 12 bits con signo (canales de ±10 V/±20 mA); 11 bits + signo en otros rangos
-
Velocidad: conversión por canal de ~0.8 ms
-
Tiempo de estabilización:
-
Resistivo: 0.2 ms
-
Capacitivo: 3.3 ms
-
Inductivo: 0.5 ms (1 mH) / 3.3 ms (10 mH)
-
-
Errores operacionales: ±0.5 % (voltaje), ±0.6 % (corriente) en rango completo; ±0.4 %/±0.5 % a 25 °C
-
Protección de salida: corto en modo tensión (≤25 mA), sin carga en modo corriente (máx 18 V)
-
Consumo y alimentación:
-
Tensión de carga: 24 V DC
-
Corriente máxima desde bus: 60 mA
-
Consumo desde carga: hasta 240 mA sin carga
-
-
Pérdida de potencia: aprox. 3 W típicos
-
Aislamiento: completo entre canales, entre canales y bus, y entre canales y carga
-
Funcionalidades de diagnóstico: mensajes programables, alarma, leds de fallo de grupo (SF)
-
Longitud máxima de cable: hasta 200 m para señales analógicas
-
Dimensiones: 40 × 125 × 117 mm; peso ~220 g
-
Removible en caliente: sí, puede insertarse o extraerse con el bus activo
-
Estado del producto: activo, pero en fase de retirada (finalización PLM desde 1‑oct‑2023)
