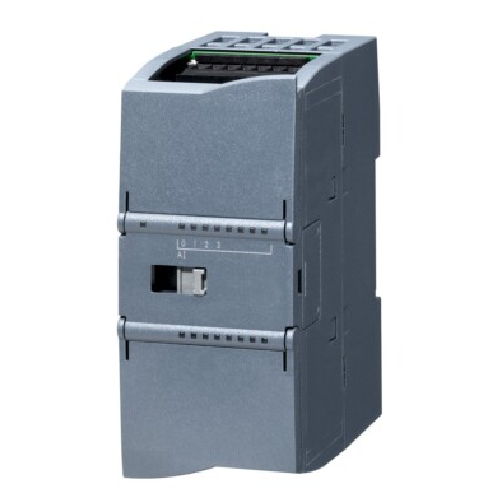

6ES7232-4HD32-0XB0
El SM 1232 es un módulo de salida analógica para el sistema SIMATIC S7‑1200 que ofrece 4 canales configurables, generando señales de voltaje (±10 V) o corriente (0–20 mA / 4–20 mA) con resolución alta.
Pago seguro garantizado
Tiempos de entrega:
- Productos con inventario de 1 a 3 días.
- Productos disponibles para reserva de 1 a 2 semanas.
Descripción
Descripción
Especificaciones técnicas
Referencia: 6ES7 232‑4HD32‑0XB0 (SM 1232)
Canales: 4 salidas analógicas
Rangos configurables:
Voltaje: –10 V a +10 V (14 bits)
Corriente: 0–20 mA o 4–20 mA (13 bits)
Impedancia de carga: ≥ 1 kΩ (voltaje); ≤ 600 Ω (corriente)
Resolución: 14 bits (voltaje), 13 bits (corriente)
Error básico (25 °C): ±0.3 % del rango
Error por temperatura (hasta 55 °C): ±0.6 %
Alimentación: 24 V DC (bus), consumo típico 45 mA + 80 mA del bus de backplane
Pérdida de potencia: ~1.5 W
Diagnóstico: supervisión de alimentación, cable roto, cortocircuito
Indicadores: LEDs para estado y diagnóstico
Protección: IP20, compatible con instalación de riel DIN
Temperatura de operación: –20 °C a +60 °C; almacenamiento hasta +70 °C
Peso: ~178 g
Ciclo de vida: producto activo (PLM PM300)
