6ES7231-4HF32-0XB0

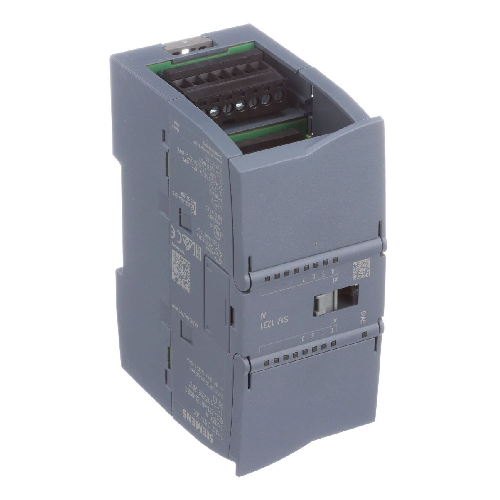

El SM 1231 (6ES7231‑4HF32‑0XB0) es un módulo de entrada analógica para PLC S7‑1200, con 8 canales configurables de tensión o corriente y una resolución de 12 bits + signo (13 bits ADC).
Pago seguro garantizado
Tiempos de entrega:
- Productos con inventario de 1 a 3 días.
- Productos disponibles para reserva de 1 a 2 semanas.
Descripción
Descripción
Especificaciones técnicas clave
Canales: 8 entradas analógicas diferenciales, configurables en grupos de dos
Rangos: ±10 V, ±5 V, ±2.5 V, 0–20 mA o 4–20 mA
Resolución: 12 bit + signo (13 bit ADC)
Ciclo de medición: todo el módulo en max. 625 µs
Precisión: error básico ±0.1 % (a 25 °C); drift térmico ±0.2 % hasta 55 °C
Impédances: ≥9 MΩ en voltaje; ≈280 Ω en corriente
Consumo: ~60 mA desde 24 V DC + ~90 mA desde bus de backplane; pérdida típica 1.5 W
Dimensiones y peso: 45 × 100 × 75 mm; ≈180 g
Ambiental: –20 °C a +60 °C; sin siliconas, grado de protección IP20
Diagnóstico: incluye detección de cables rotos, bajo voltaje, alarmas, y LEDs por canal
Aislamiento: galvánico entre señales lógicas y campos, según estándares Siemens PM300
Estado del producto: activo, parte de la línea SM 1231 analógica
