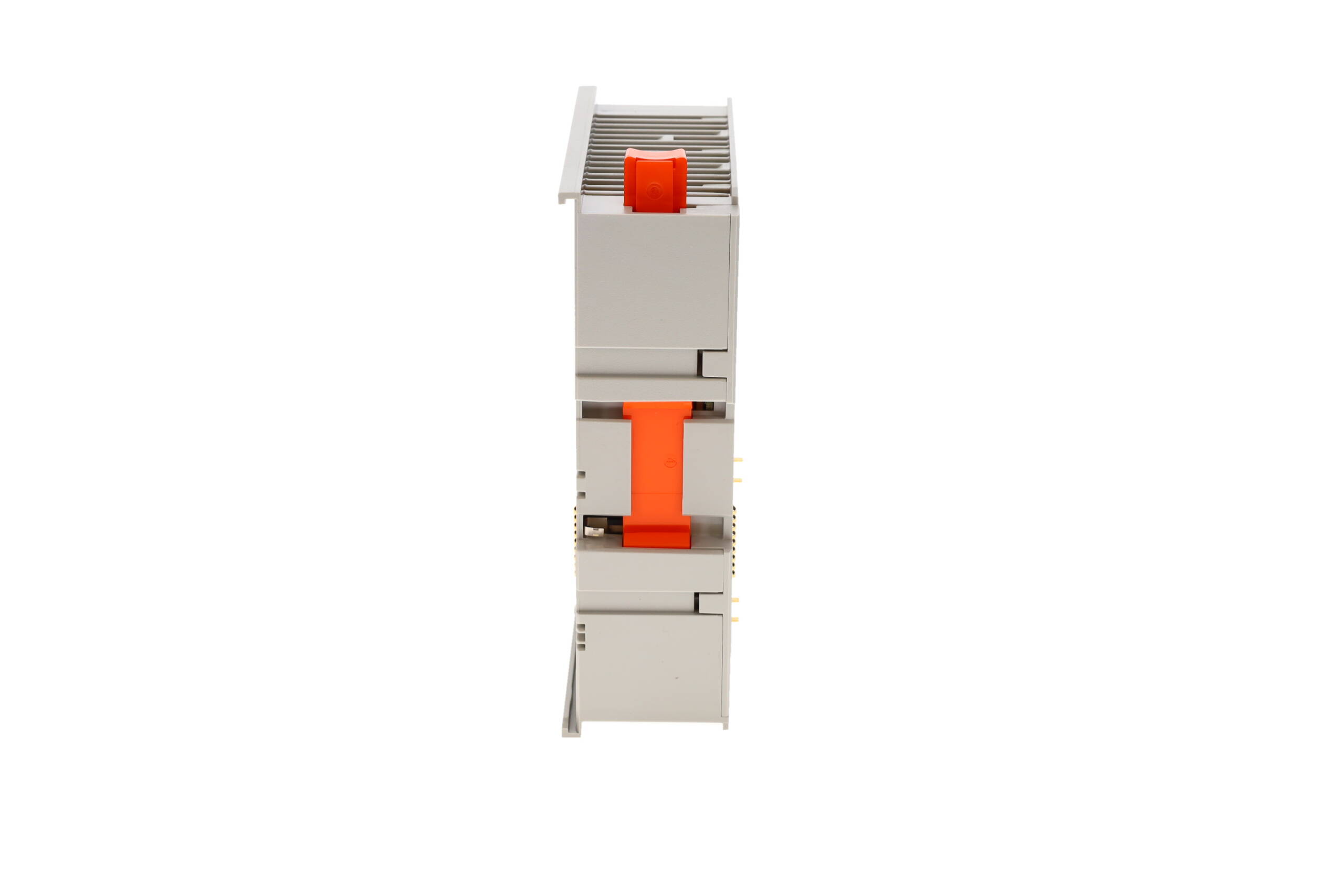

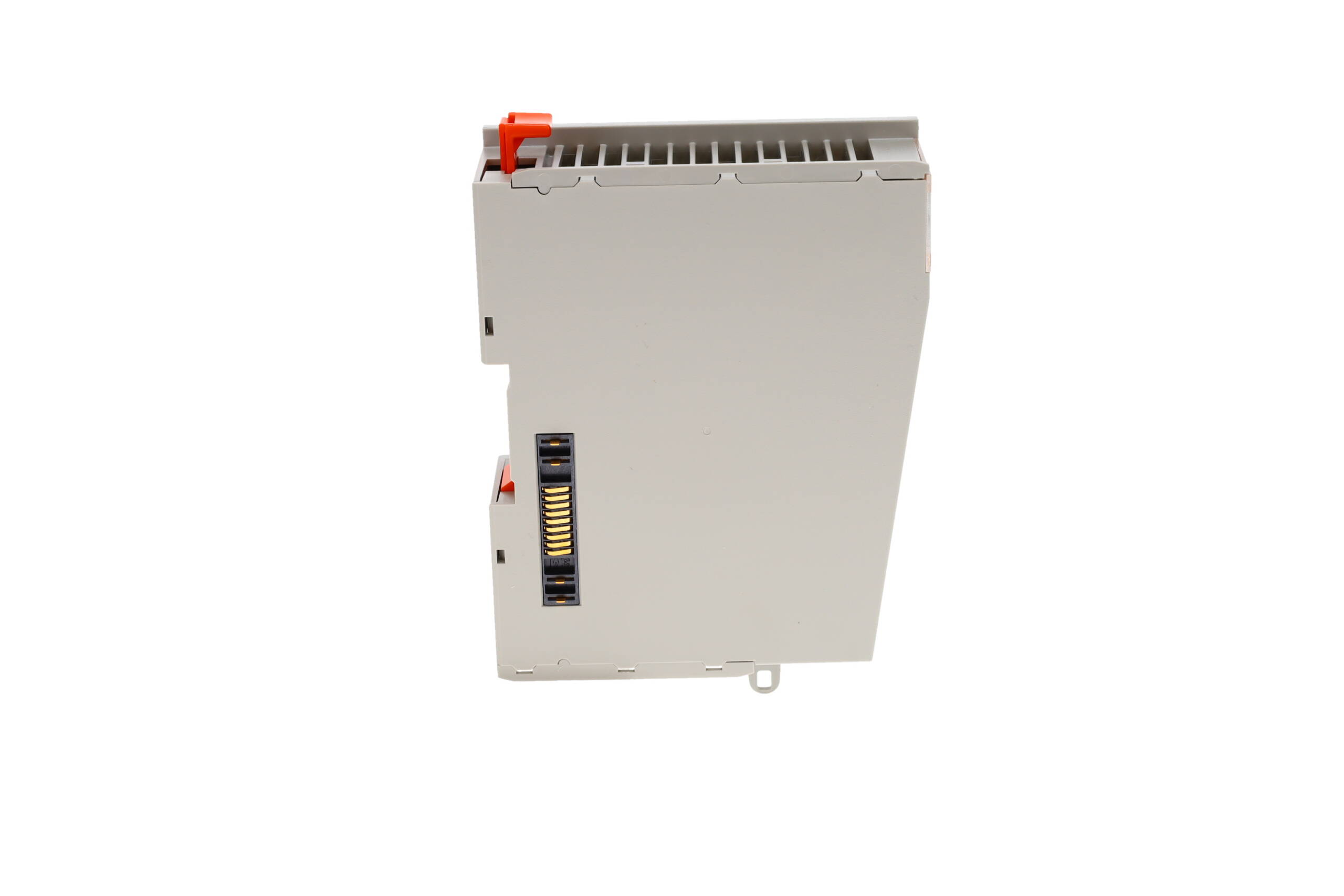

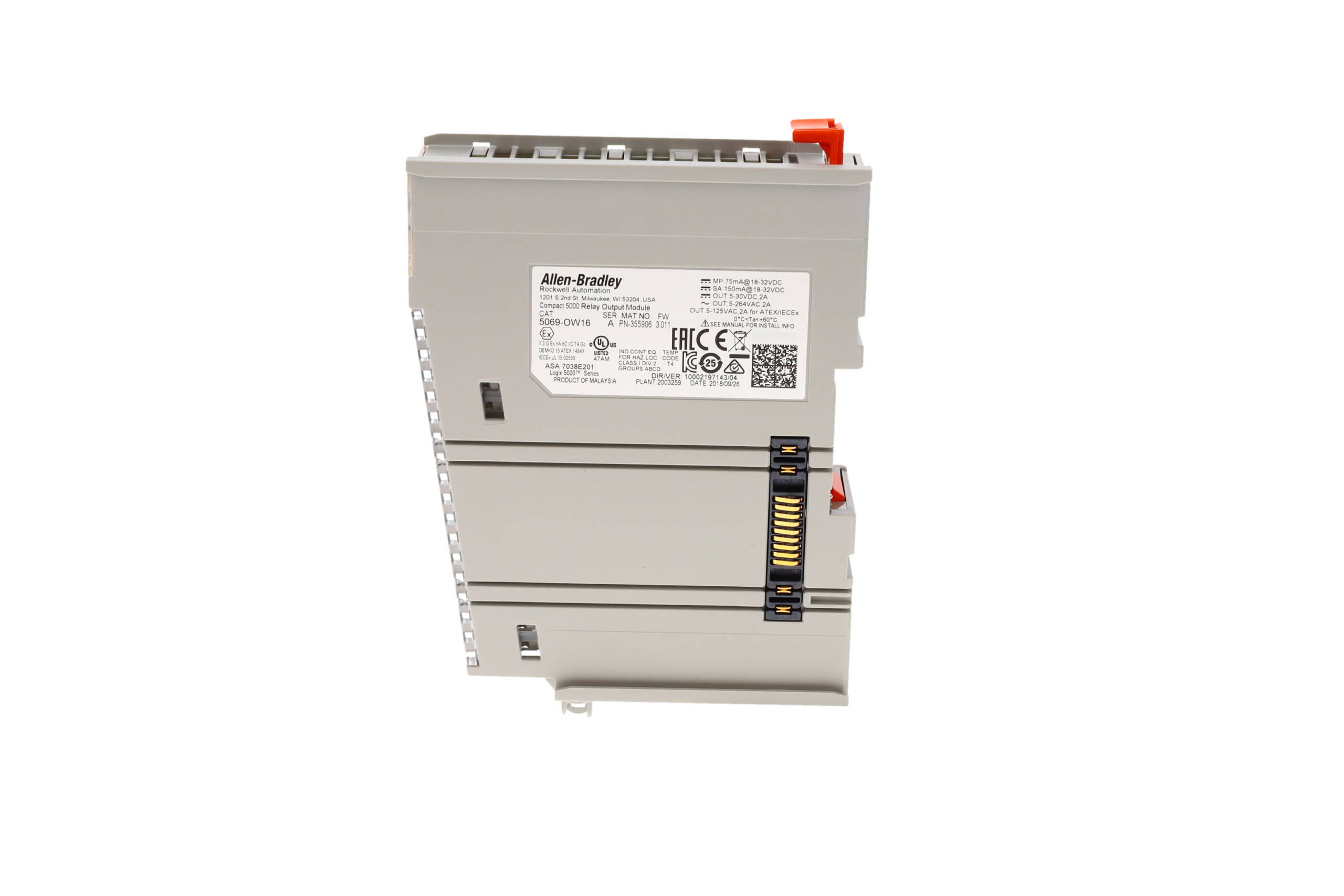

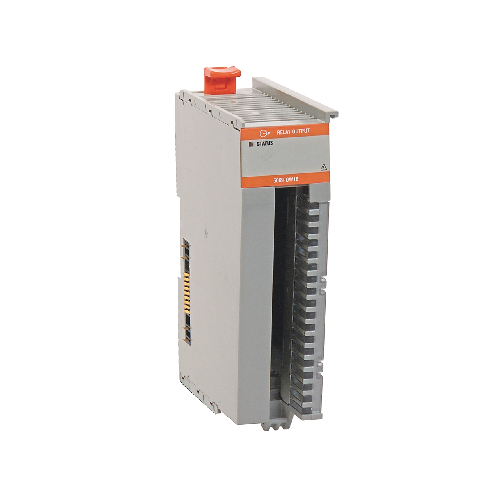

5069-OW16
El 5069‑OW16 es un módulo de 16 salidas por relé (Form A, normalmente abiertas), organizado en dos grupos de 8 canales. Cada canal puede manejar tanto cargas de 5–125 V DC como 5–264 V AC, lo que lo hace muy versátil para diversas aplicaciones industriales. Se integra directamente con controladores CompactLogix 5380/5480 o se puede usar como E/S remota vía adaptadores EtherNet/IP 5069‑AENTR.
Pago seguro garantizado
Tiempos de entrega:
- Productos con inventario de 1 a 3 días.
- Productos disponibles para reserva de 1 a 2 semanas.
Descripción
Descripción
-
16 salidas por relé Form A (normalmente abiertas) distribuidas en 2 grupos de 8 canales cada uno
-
Rango de tensión de salida: 5–125 V DC o 5–264 V AC, 50/60 Hz
-
Corriente por canal: hasta 2 A resistiva; o 8 A por grupo (16 A total)
-
Tiempo de respuesta: alrededor de 10 ms, con ciclo máximo de 1 conmutación cada 3 s (0.3 Hz) a carga nominal
-
Vida útil del relé: ~300 000 ciclos resistivos, 100 000 inductivos
-
Protección ATEX/IECEx hasta 125 V AC o 30 V DC
-
No requiere alimentación SA (Series C) — puede instalarse en cualquier posición en el chasis sin SA
-
Aislamiento y robustez: aislamiento básico de 300 V DC, probado a 1 800 V AC por 60 s
-
Consumibles del backplane (MOD/SA): series A/B toman ~75 mA de MOD y ~150 mA de SA; serie C no extrae SA pero pasa corriente
