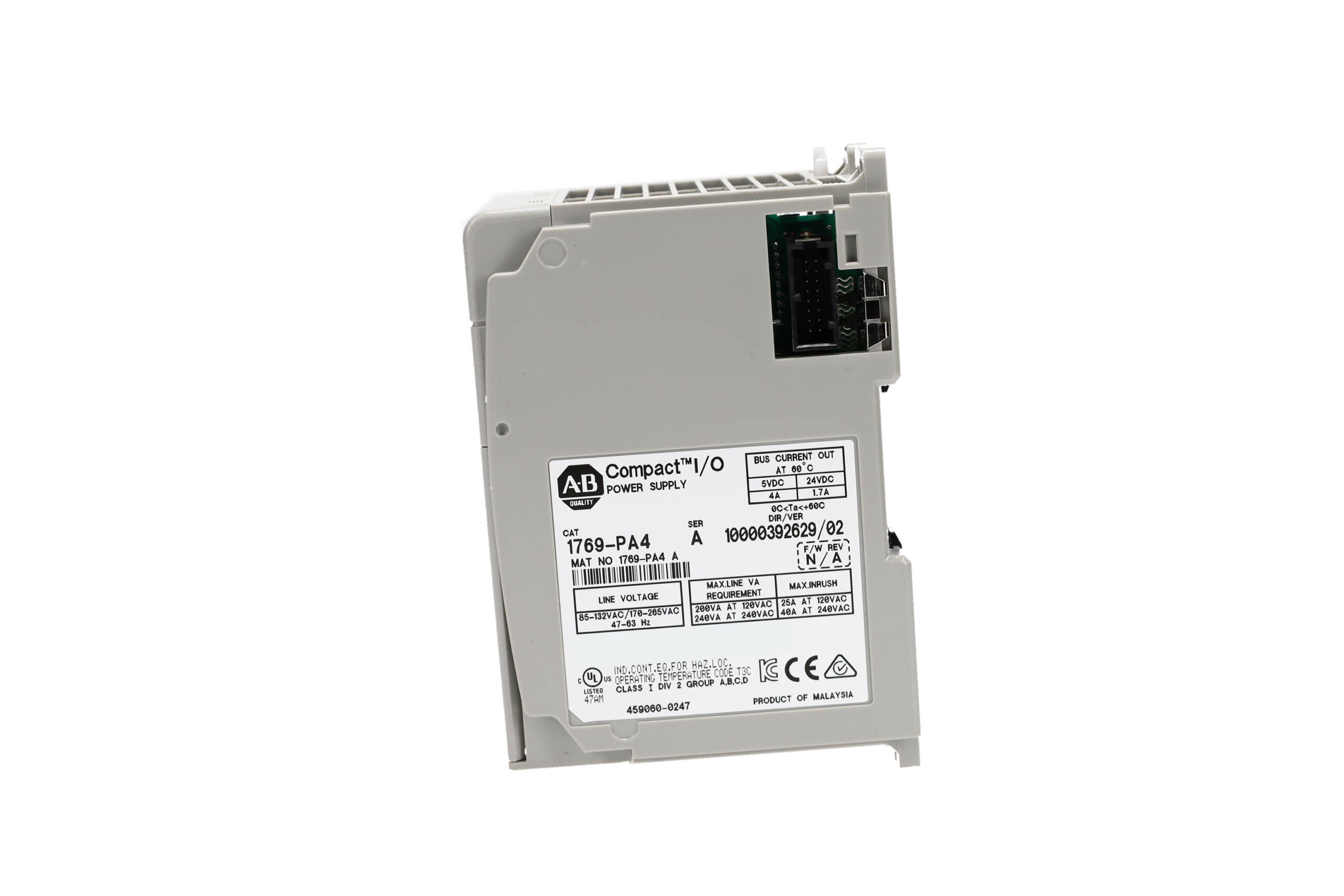

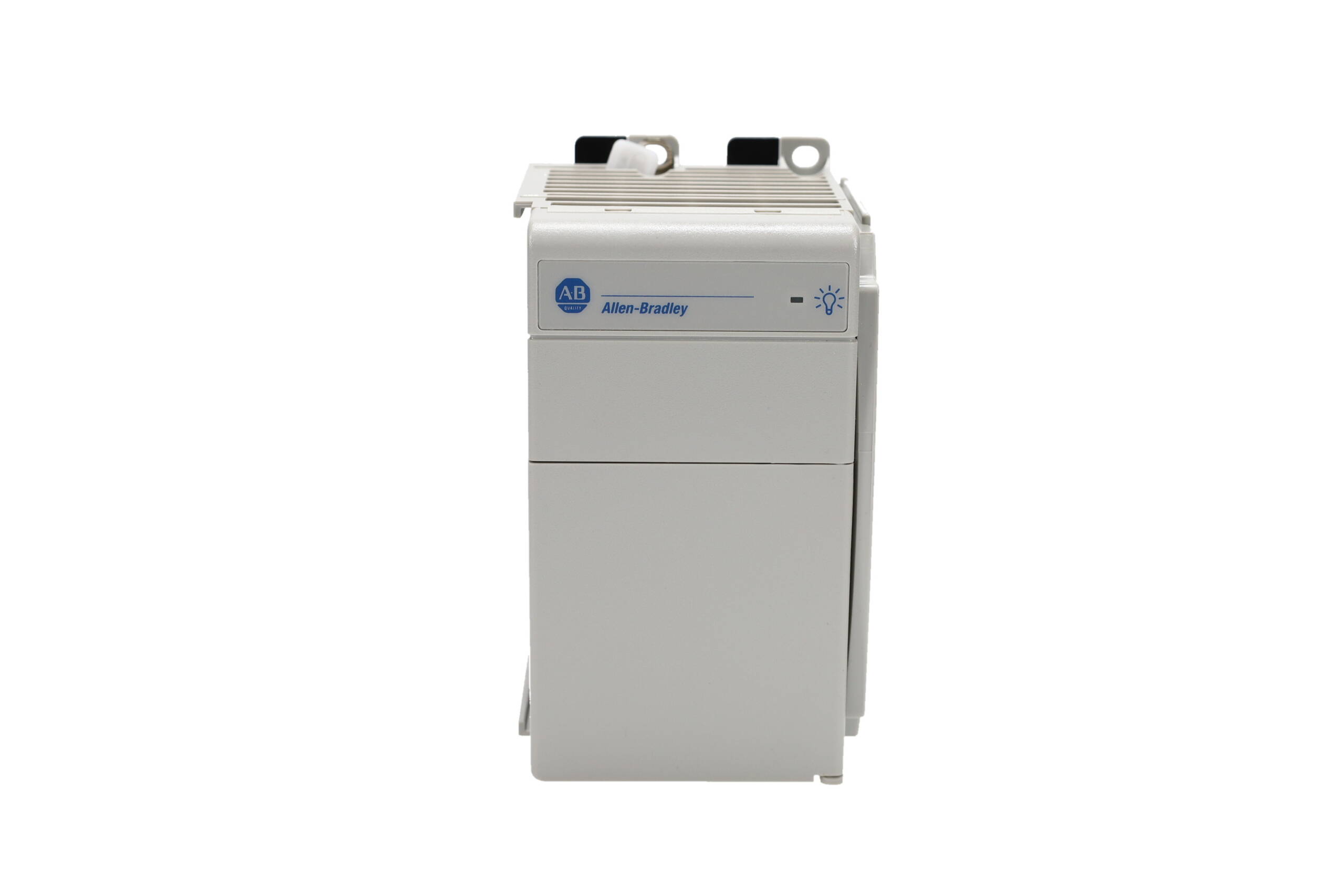

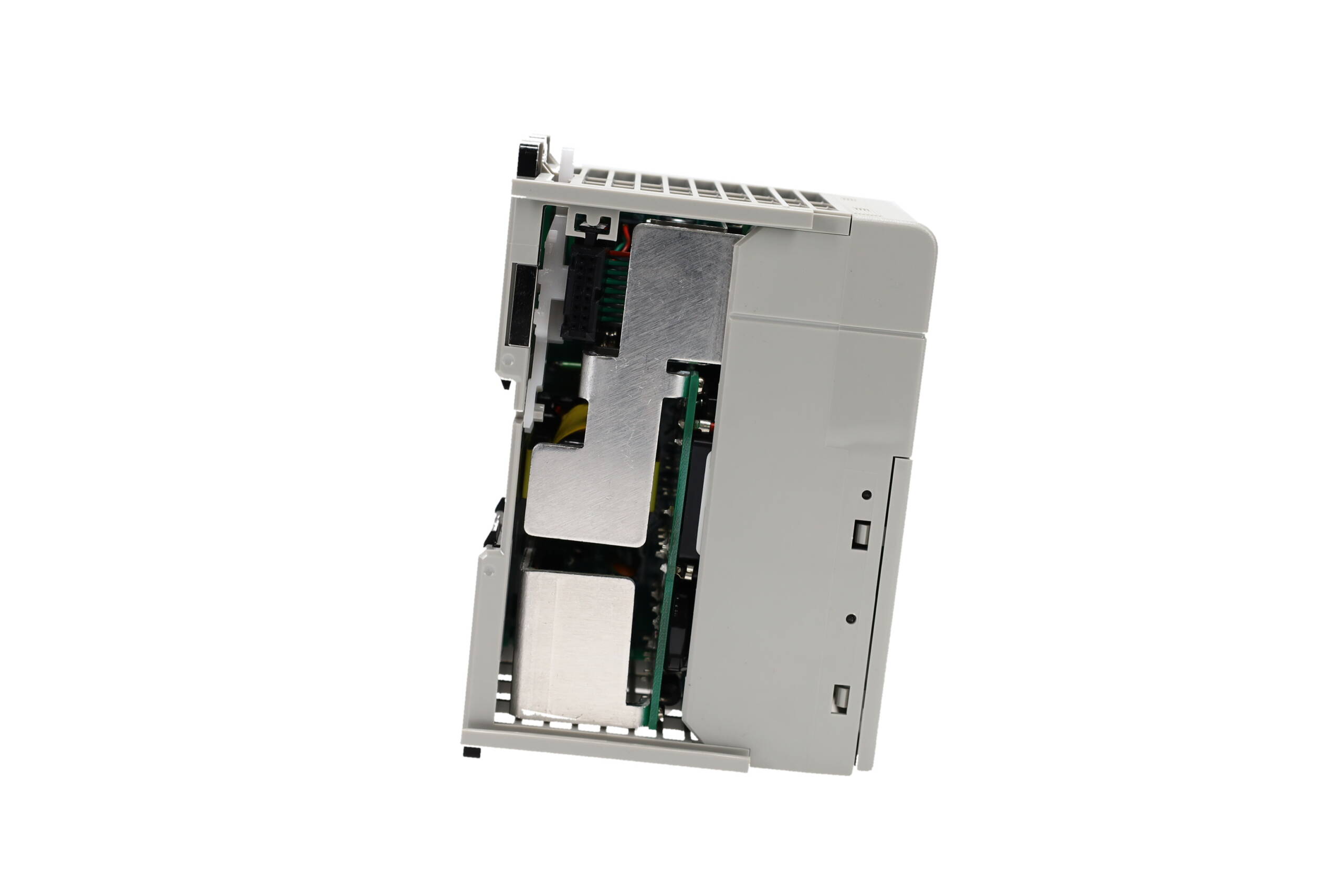

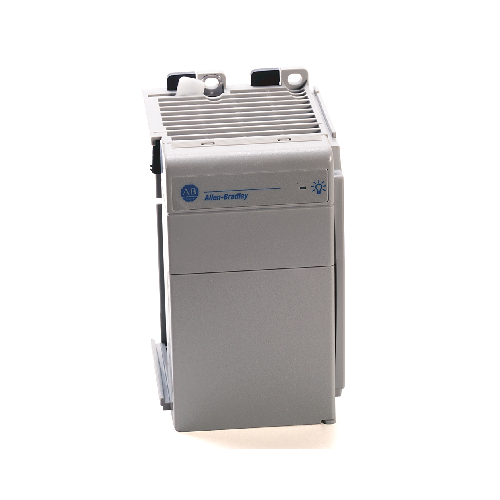

1769-PA4
El 1769‑PA4 es una fuente de alimentación AC/DC dual‑range diseñada para la familia CompactLogix (1768) y Compact I/O (1769). Acepta entrada de 85‑132 VAC o 170‑265 VAC, seleccionable por conmutador, y genera dos salidas: 5 V DC a 4 A y 24 V DC a 2 A. Distribuye energía tanto hacia la izquierda (1768) como a la derecha (1769), soportando hasta 8 módulos a cada lado.
Pago seguro garantizado
Tiempos de entrega:
- Productos con inventario de 1 a 3 días.
- Productos disponibles para reserva de 1 a 2 semanas.
Descripción
Descripción
Entrada: 85–132 VAC o 170–265 VAC, 47–63 Hz (selectable)
Salida: 5 V DC @ 4 A; 24 V DC @ 2 A
Consumo AC: ~200 VA @ 120 VAC; ~240 VA @ 240 VAC
Corriente de irrupción: hasta 25 A @ 132 VAC
Distribución: soporta hasta 8 módulos a izquierda y derecha
Aislamiento: 1200 VAC / 1697 V DC entre entrada/salida/bus
Dimensiones: 118 × 35 × 87 mm (4.65×1.38×3.43 in); peso ≈280 g
Temperatura de operación: 0–60 °C State Electric
Montaje: riel DIN o panel; sin carcasa, diseño tipo abierto
Conectores: bloque atornillado; torque 0.68 N·m para terminales, 0.46 N·m para tornillos de retención
LEDs de estado: indicadores de alimentación y fallo
