3BSE008516R1

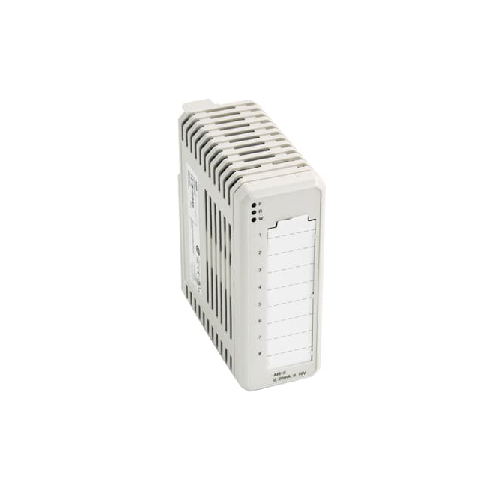

El módulo AI810 (n.º de parte 3BSE008516R1) es parte de la serie ABB S800 I/O (usada en sistemas como Advance/800xA, Symphony Plus, Freelance). Se trata de un módulo de 8 canales de entrada analógica, diseñado para medir señales de corriente (0–20 mA, 4–20 mA) o voltaje (0–10 V, 2–10 V), con resolución de 12 bits.
Pago seguro garantizado
Tiempos de entrega:
- Productos con inventario de 1 a 3 días.
- Productos disponibles para reserva de 1 a 2 semanas.
Descripción
Descripción
Canales: 8 entradas analógicas, unipolares, tipo catálogo AI810
Rangos admitidos:
Corriente: 0–20 mA, 4–20 mA
Voltaje: 0–10 V, 2–10 V
Resolución A/D: 12 bits (aprox. 0,025 % de resolución)
Protección de entradas:
Corriente protegida contra cortocircuito hasta 30 V DC
Voltaje soporta sobre/subtensión ≥30 V DC Amazon+5Compact Product Suite hardware selector+5classicautomation.com+5
Impedancia de entrada:
Corriente: ≈230–275 kΩ (incluido PTC)
Voltaje: ≈290 kΩ
Aislamiento: aislamiento por grupo, 50 V nominal, test dieléctrico de 500 V AC
Tiempo de actualización: ciclo de 8 ms, filtro de entrada 140 ms (0–90 %) Compact Product Suite hardware selector+1kempstoncontrols.com+1
Precisión: error ≤0.1 %, deriva por temperatura típica: 50–70 ppm/°C (hasta 100 ppm/°C máximo)
Distancia máxima a sensores: hasta 600 m de cableado
